AHQ防爆智能型執行器
一、AHQ防爆智能型執行器 產品概述
上海川滬閥門有限公司生產的AHQ防爆智能型執行器電動執行器具有高智能、高防護性能、體積小、集成度高、使用壽命長、性能穩定等特點。可現場操作，也可遠距離控制，適應于90°旋轉的球閥、蝶閥、風門擋板等其他適合于90°旋轉的設備，可滿足工業自動化控制管理的各種要求。廣泛用于發電廠、石化、冶金、脫硫、石油、化工、水處理、造紙、造船、樓宇自動化等行業。

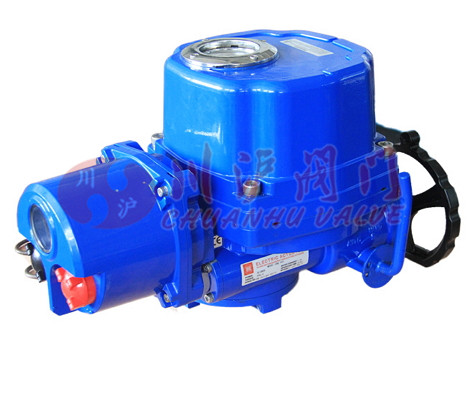

二、AHQ防爆智能型執行器 產品圖片
 |
| AHQ防爆智能型執行器 |
三、AHQ防爆智能型執行器 產品特點
主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。
四、AHQ防爆智能型執行器 技術參數
| 型號 | 大輸出扭距 | 動作時間 60/50HZ |
大軸徑 | 電機F級 | 額定電流（A）50HZ | 手輪轉數 | |||
|---|---|---|---|---|---|---|---|---|---|
| 單相 | 三相 | ||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | |
| AHQ-008 | 80 | 13/16 | φ20 | 15 | 1.20 | 0.45 | N/A | N/A | 10 |
| AHQ-015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.30 | 11 |
| AHQ-020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.30 | 11 |
| AHQ-030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 |
| AHQ-050 | 500 | 26/31 | φ35 | 90 | 3.60 | 1.55 | 0.59 | 0.58 | 13.5 |
| AHQ-060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.60 | 0.60 | 0.59 | 13.5 |
| AHQ-080 | 800 | 31/37 | φ45 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 16.5 |
| AHQ-120 | 1200 | 31/37 | φ45 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 16.5 |
| AHQ-200 | 2000 | 93/112 | φ65 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 49.5 |
| AHQ-300 | 3000 | 93/112 | φ65 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 49.5 |
五、AHQ防爆智能型執行器 其他參數
| 外殼 | 防水級別 IP67,NEMA4 and 6 |
|---|---|
| 電機電源 | 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 1PH，50/60 Hz, ±10% |
| 電機 | 鼠籠式異步電動機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 扭距開關 | 開/關 ，SPDT,250V AC 10A |
| 行程 | 90°±10° |
| 失速保護/操作溫度 | 內置熱保護，開150℃ ±5℃ /關 97℃ ±15℃ |
| 指示器 | 連續的位置指示 |
| 手動操作 | 機械離合機構 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干燥器 | 7-10W (110/220V AC)防冷凝 |
| 接線孔 | 2個PF 3/4” |
| 環境溫度 | -20℃--+70℃ |
| 潤滑 | 鋁基潤滑脂（EP 型） |
| 材料 | 鋼,鋁合金，鋁青銅，聚碳酸脂 |
| 環境溫度 | 大90％ RH |
| 抗震性能 | X Y Z 10g,0.2～34 Hz,30分鐘 |
| 外涂層 | 干粉，環氧聚酯 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
