V型球閥

一、V型球閥產品概述

上海川滬閥門有限公司生產的V型球閥(型號：VQ40F\VQ40H\VQ40Y)是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當手動V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

二、V型球閥產品圖片

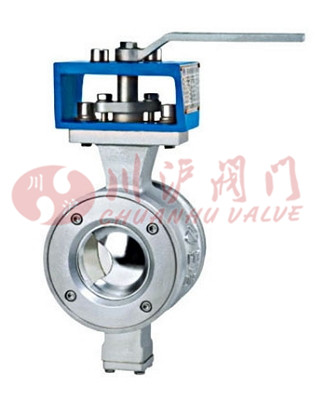

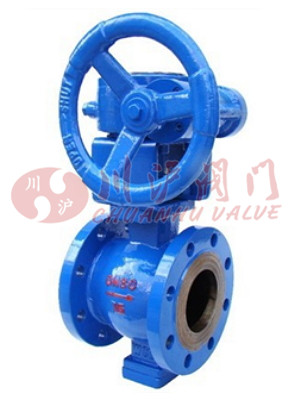

V型球閥(不銹鋼對夾式)	V型球閥(鑄鋼法蘭式)

三、V型球閥零部件參數

零件名稱	閥門材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

四、V型球閥性能規范

公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
公稱壓力 PN(MPa)	殼體試驗	密封試驗	適用介質	適用溫度
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
應用規范	檢驗和試驗	JB/T 9092-99 、API 598

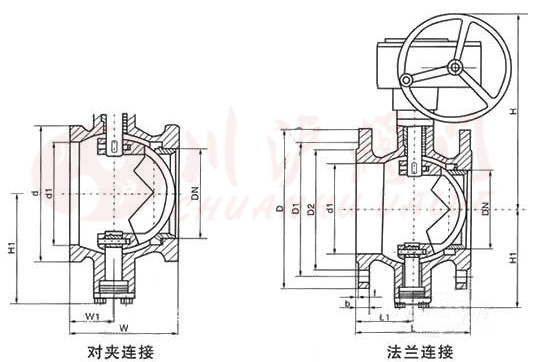

五、V型球閥結構圖

六、V型球閥連接尺寸

公稱壓或壓力級	公稱通徑		尺寸(mm)
公稱壓或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	102	25	-	64	38	57	200
	40	-	60	114	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
