衛生級三片式焊接蝶閥

一、衛生級三片式焊接蝶閥產品概述

衛生級三片式焊接蝶閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝蝶閥、衛生級對夾蝶閥、氣動衛生級蝶閥和電動衛生級蝶閥等。

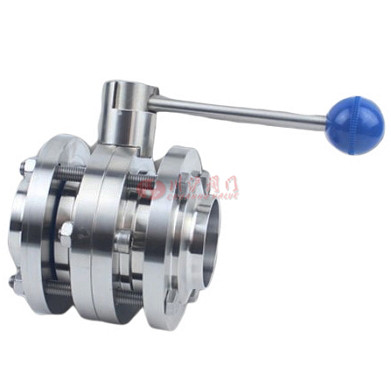

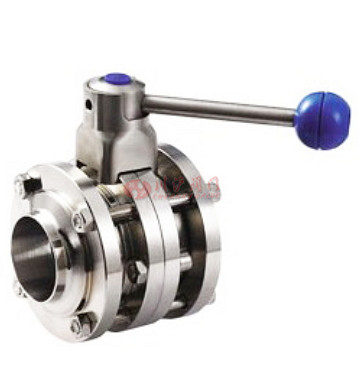

二、衛生級三片式焊接蝶閥產品圖片


衛生級三片式焊接蝶閥	衛生級三片式焊接蝶閥

三、衛生級三片式焊接蝶閥技術參數

產品型號	SD61X-10P、SD61X-16P、SD61X-16R、SD61X-16RL
工作溫度	≤80℃
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
連接形式	快裝式、外螺紋式、焊接式、對夾式

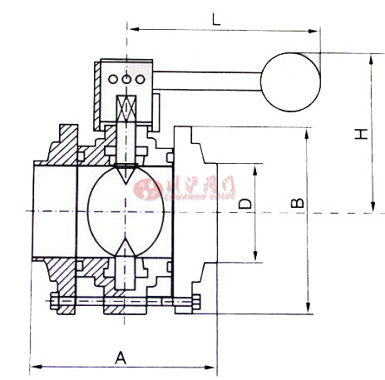

四、衛生級三片式焊接蝶閥結構圖

五、衛生級三片式焊接蝶閥連接標準和尺寸

規格	cD	cB	A	C	kg
管道外徑	通徑	焊接口外徑	手柄	總長度	重量
c19	16	19	135	100	1.95
c25	22	25	135	100	1.95
c32	29	32	135	100	2.2
c38	35	38	135	100	2.38
c45	42	45	135	104	2.9
c51	47	51	135	104	2.91
c57	52	57	135	106	3.7
c63.5	58	63	135	106	3.7
c76	71	76	160	108	4.5
c89	83	89	160	112	5.3
c102	97	102	160	116	6.1
