一、泄氮閥 產品概述

上海川滬閥門有限公司生產的ZZVP泄氮閥(自力式微壓調節閥)利用工藝管道中介質的壓力變化與信號進行比較,使被調節介質的力與執行機構的輸出力平衡,以達到穩定壓力、差壓值。 ZZCP-1型差壓閥,采用平衡型單座閥,壓力穩定、精度高、密封性好,用于控制微小差壓。ZZCN-10型差壓閥采用雙座閥,流量系數大,將閥芯正、倒裝,可組成二個不同品種的產品。
特點:
1.無需停止生產即可進行設定值的調整;
2.無填料,閥桿上、下活動時不存在磨擦,上密封絕對可靠;
3.執行機構敏感元件極為靈敏,極微小的壓力變化會被感測出來;
4.閥體為四通形式,因而K、B型可通用一種閥體。
適用場景:
ZZVP泄氮閥自力式差壓調節閥主要用于各種工業爐氣體燃燒系統,控制甲、乙兩種燃料混合比流量,達到理想的然料條件,用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節,用于各種油品、化學品、液體儲罐氣封。

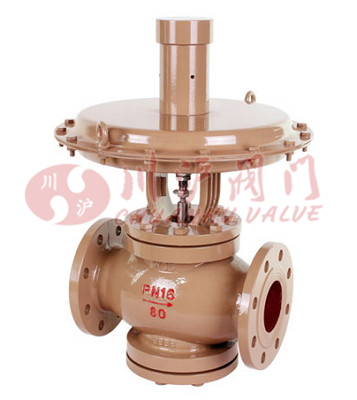

二、泄氮閥 產品圖片

泄氮閥
泄氮閥(自力式微壓調節閥)
三、泄氮閥 技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760
允許壓差
(Mpa)
PN16 1.6 1.5 1.2
PN40 2.0
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
壓力分段范圍
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
保證調壓閥正常工作的小壓差P ≥0.01(MPa)
工作溫度 ≤80℃
適合介質 氣體、蒸汽、低粘度液體
閥芯形式 單座、套筒型閥芯
流量特性 直線性
四、泄氮閥 性能指標

調節精度 ≤10%
允許泄露量
(在規定實驗條件下)
硬密封 4×0.01%閥額定容量
軟密封 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0..6 0.9 1.7 4.0 6.75

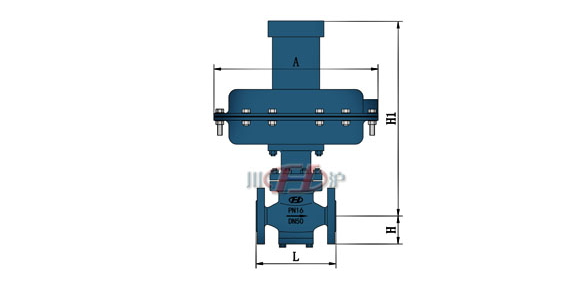

五、泄氮閥 結構圖

ZZVP_泄氮閥結構圖
六、泄氮閥 連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100
L 150 160 180 200 230 290 310 350
H 52.5 57.5 75 75 85.5 92.5 100 110
H1 323 350 370 370 370 397 397 400
A 308 394 308 394 308 394 394 394
導壓管接口螺紋 M16×1.5
重量G(Kg) 12 18 25 32 45 58 68 76

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
