氣動插板閥

產品展示>> 氣動閘閥>>氣動插板閥
一、氣動插板閥 產品概述

上海川滬閥門有限公司生產的LMD 氣動插板閥,LMD型氣動螺旋閘門/氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷(特料直徑≤50mm)。
產品特點:
LMD 氣動插板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制, 操作方便, 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式,分單向和雙向兩種結構形式, I 型為手輪, II 為鏈輪。

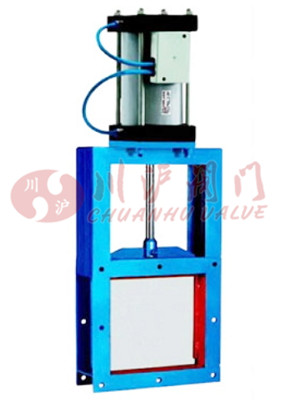

二、氣動插板閥 產品圖片

氣動插板閥
氣動插板閥(可按要求定制尺寸)
三、氣動插板閥 產品型號

說明 型號
單項 LMD-1
雙向 LMD-2
四、氣動插板閥 結構圖

LMD_氣動插板閥結構圖
五、氣動插板閥 連接尺寸

LMD型氣動螺旋閘門/氣動插板閥外形結構尺寸(mm)
類別 A×A B×B C×C L H D0 n-d
單向 220×200 256×256 296×296 100 820 300 8-φ12
250×250 306×306 346×346 100 930 340 8-φ14
300×300 356×356 396×396 100 1050 380 8-φ14
400×400 456×456 496×496 100 1140 445 12-φ14
450×450 510×510 556×556 120 1450 530 12-φ18
500×500 560×560 606×606 120 1610 580 16-φ18
雙向 600×600 660×660 706×706 120 1830 450 16-φ18
700×700 770×770 820×820 140 2130 450 20-φ18
800×800 870×870 920×920 140 2440 450 20-φ18
900×900 974×974 1030×1030 160 2660 450 24-φ23
1000×1000 1074×1074 1130×113 160 2870 450 24-φ23
說明 LMD-單向 Ⅰ-手輪 鏈條節數M=0.105×-113(×是絲桿中心離地面高度)距地面小于1.7米用于手輪大于1.7米用鏈輪
LMD-雙向 Ⅱ-鏈條
六、氣動插板閥 安裝說明

1、閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。
2、在閘門安裝前,首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。
3、閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。
4、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。
5、在澆筑混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除,防止灰漿凝固影響啟閉。
6、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。 同時閘門的分類有很多,不僅有鑄鐵閘門還有鋼閘門、鑲銅閘門等等,并且以上的信息同樣適用于其他類別的閘門。

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
