氣動漿液閥

一、氣動漿液閥 產品概述

上海川滬閥門有限公司生產的PZ673X-6、PZ673X-10 型氣動漿液閥:氣動、對夾式連接形式,明桿平行式剛性單閘板,閥座密封面材料為合成橡膠,公稱壓力 PN6~PN10,閥體材料為灰鑄鐵的閘閥(漿液閥)。

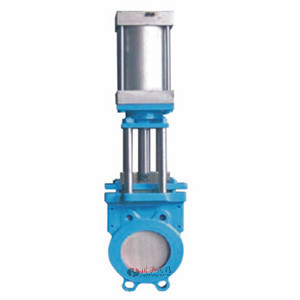

二、氣動漿液閥 產品圖片

PZ673X-6、PZ673X-10_氣動漿液閥_川滬閥門
氣動漿液閥_PZ673X-6、PZ673X-10
三、氣動漿液閥 產品型號

閥體材質 型號
鑄鐵 PZ673X-6、PZ673X-10
四、氣動漿液閥 零部件材料

型號 材料
閥體 閘板、閥桿 閥桿螺母 連桿 手輪
PZ673X-6 灰鑄鐵 不銹鋼 黃銅 碳素鋼 鑄鐵
PZ673X-10
五、氣動漿液閥 主要技術參數

型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
PZ673X-6 6 0.6 ≤120 漿、水混合物、灰渣漿
PZ673X-10 10 1.0 -10~120 灰渣漿、水混合物

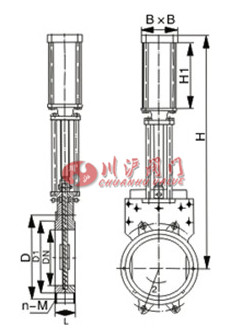

六、氣動漿液閥 結構圖

PZ673X-6、PZ673X-10_氣動漿液閥結構圖
七、氣動漿液閥 連接尺寸

公稱壓力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36
八、氣動漿液閥 安裝說明

1.安裝前須檢查閥門腔內和密封面等部位,不允許有污物或砂粒附著;本類閥門在管道中一般應當水平安裝。
2.各連接部位螺栓,要求均勻擰緊;
3.檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活;
4.用戶在安裝閥門前,必須校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;
5.用戶在安裝閥門時,必須預留閥門驅動的必要空間;
6.驅動裝置的接線須按線路圖進行;
7.氣動刀型閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封。

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
