一、氣動閘閥帶手輪 產品概述

上海川滬閥門有限公司生產的Z641H、Z641Y、Z641F 氣動閘閥帶手輪，具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。
適用場景:
Z641H、Z641Y、Z641F 氣動閘閥帶手輪應用于石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道。

二、氣動閘閥帶手輪 產品圖片

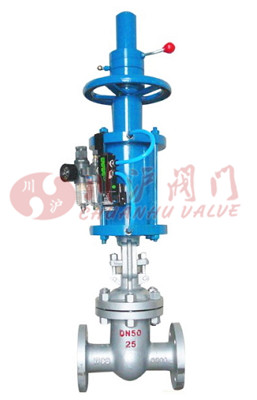

氣動閘閥帶手輪(碳鋼法蘭連接、帶電磁閥、氣源三聯件)

三、氣動閘閥帶手輪 產品型號

閥體材質	型號
碳鋼	Z641H、Z641Y、Z641F-16C,Z641H、Z641Y、Z641F-25C
不銹鋼	Z641H、Z641Y、Z641F-16P,Z641H、Z641Y、Z641F-25P

四、氣動閘閥帶手輪 零部件材料

型號	材料
	閥體、閥蓋、閘板	閥座、閘板密封面	閥桿	填料	氣缸
Z641H-16C	碳素鋼	堆焊鐵其合金	鉻不銹鋼	石棉石墨/柔性石墨	無縫鋼管
Z641H-25
Z641H-40
Z641H-63
Z641Y-16C
Z641Y-25		堆焊硬質合金
Z641F-16C		閥板堆焊鐵基合金 閥座鑲聚四氟乙烯
Z641F-25

五、氣動閘閥帶手輪 主要技術參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z641H-16C	16	1.6	≤350	水、蒸汽、油品等無腐蝕性介質
Z641H-25	25	2.5
Z641H-40	40	4.0
Z641H-63	63	6.3
Z641Y-16C	16	16
Z641Y-25	25	2.5
Z641F-16C	16	1.6	≤150
Z641F-25	25	2.5

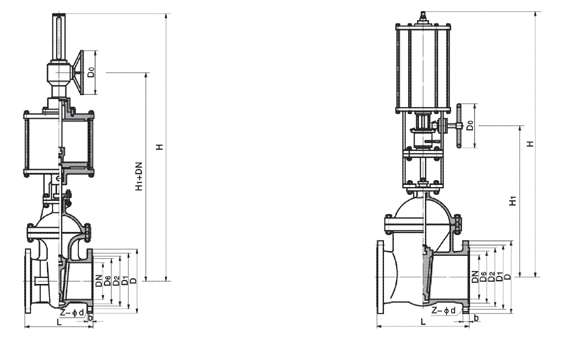

六、氣動閘閥帶手輪 結構圖

七、氣動閘閥帶手輪 連接尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

八、氣動閘閥帶手輪 安裝說明

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.氣動刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動閘閥帶手輪.PDF
